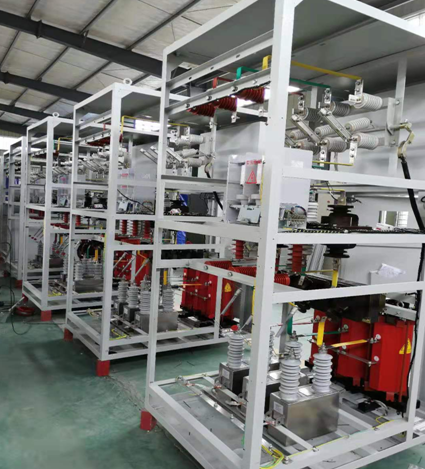

凯发官网入口-ks8凯发官方网站学名液态软起动柜,顾名思义,是以水为载体,同电解粉mep-3h配制成水溶液,装三相高绝缘耐腐蚀耐热的水阻箱中,有配置可上下移动铜制电极板,形成一个可调水电阻装置,这种水阻阻大家又称液体电阻,液体电阻柜又简称为液阻柜。由于电动机直接起动时,起动电流会达到电机额定电流的7倍以上,一般上一级变压器的容量都承受不了,有些电动机自身也不允许这样大的起动电流,特别是特大功率的电机,必须加装软起动设备,否则会造成变压器二次开关柜跳闸,或者电动机多次高温起动导致绝缘下降出现匝间短路等大故障。


早先的起动设备,主要有:电阻器起动、频敏起动和串联多级电抗器起动等。电阻器起动通过切换电阻的数量,改变串入电机的电阻,由于切换电阻属于有级调速,所以切换瞬间冲击较大。频敏起动易老化,容易烧坏。随着技术的逐步进步,后期发展的水阻柜软起动,由于属于无级调节,所以起动过程较平滑,切换无冲击电流等优点深受广大客户的青睐,在国内各大工矿企业大量普及使用。


无论是高压液态软起动水阻柜或低压液体电阻起动柜,还是绕线电机转子起动液阻柜都应具备以下5个基本保护功能:

液体电阻水温保护,简称液温保护。液温保护主要都是采用pt100铂电阻或cu50铜电阻热电阻测量液阻温度,通常低压水阻柜和绕线水阻柜都是直接接触是测量,而高压水阻柜存在高压不能直接测量,均是通过高压绝缘油筒隔离测量。随着技术升级,现在水阻柜也配有红外线测量测量装置。水阻柜液温业内默认工作范围是0-70℃,因此液温保护就有液温过高保护和液温过低保护。液温过高保护是保护水电阻因液温过高对水阻柜水箱软化影响,造成水箱焊缝加速老化,而高温会形成大量水蒸气对高压液阻柜柜内绝缘不利,可能形成柜内相间放电,产生不可忽视的生产事故。

极板行程保护:由于水阻柜的特点就是无极可调,有极板上下升降活动装置,这个装置就少不了行程限位装置,水阻柜行程限位装置可以行程开关或接近开关来配置,大多都是用行程开关。水阻柜极板是上下运动行程,当极板在上行程,此时水电阻电阻值大,因此上限位又称为初限位;当极板移动到下端,此时水电阻电阻值小,特别是绕线水阻柜的上下极板都会碰在一起,极板下限位又称末限位。是器件就有可能出现故障,因此上下限位都会加后备保护,这就是极板上下限行程超限保护。

传动过载保护:由于水阻柜有极板上下活动装置,活动装置通过伺服电机传动丝杆带动极板升降运动,作为电气人都会知道会给动极板配置热继电器作为电机热过载保护,防止丝杆卡滞或坏死烧坏传动电机。


水阻柜液位报警影响电机运行吗?
超时保护:水阻柜超时保护主要是针对水阻柜起动完毕水电阻旁路回路或切换回路的监视,水阻柜旁路回路或切换回路正常工作,水阻柜超时保护会停止,当水电阻旁路回路或切换回路到达水阻柜超时继电器设置时还未工作,超时继电器会失电动作,继电器常闭点的复位,即继电器常闭点导通,发出上级开关柜(电机运行柜)故障跳闸命令,迫使开关柜主开关柜跳闸,电机起动失败,保护水阻柜和电机,这两种本能长时间超载运行的。这个保护是水阻柜重要的保护,还有超时保护中间继电器是掉电动作发出故障跳闸命令的,这是水阻柜典型设计方案,而一些非水阻柜厂家设计是继电器得电动作发出故障跳闸命令,他们就没有考虑这个继电器线圈坏了,这个命令还能给的出去吗?

液位保护:液位保护是防止水阻柜水箱中水位低于上极板以下,导致水阻柜起动瞬间拉弧,水位下降,也会导致水电阻热容量下降,水阻柜起动过程中产生的热量也是非常大的。水阻柜液位检测装置一般有三种,一种是浮球mfd-210,这种应用广,各种水阻柜均可以,就是630kw以下绕线水阻柜空间可能不很实用,但是高压水阻柜是必须的。第二种是液位继电器jyb-714作为液位监视器件,它主要应用在绕线水阻柜。还有第三种是通过隔离变压器通过水阻中两块小铜片电极,这两个铜片电极间距用10-20mm,当液位漫过两个铜片通过铜片间水电阻导通控制中间继电器来监视水阻柜液位,这种方案也仅绕线水阻柜使用,使用厂家极少,因为隔离变压器体积大,成本高。
